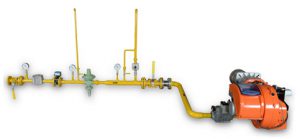

Basınç Düşürme ve Kontrol Üniteleri

Genel ÖzelliklerMarka: ALTAY Mühendislik

Sertifikasyon: TS 11672 (kısmi)

Kullanım Amacı

Basınç Düşürme ve Kontrol Ünitelerinin görevi, gaz akışkanların basıncının ve niteliğinin ayarlanarak tesisat veya yakıcı cihaza aktarılmasıdır. İçeriğinde;

FiltrasyonAkışkan içerisindeki katı/sıvı pislikler süzülmesi

ReglajÇıkış basıncının istenen değerde ayarlanabilmesi

Ölçüm; Akış miktarının ölçülmesi

Kontrol; On-Off ve oransal kontrol vanaları ile debi/basınç/hız ayarlanabilmesi

Güvenlik; Emniyet kapatma, emniyet tahliye vb. mekanik/elektronik kontroller

İzlenebilirlik; Giriş – çıkış basınçları, filtre kirliliği, akış debisi, gaz yoğunluğu, gaz/hava karışım oranı, yakma basınçları vb.

Kullanım Alanları

Ünitelerimiz, öncelikle doğalgaz olmak üzere, LNG, CNG gibi doğalgaz türevlerinde,  LPG, Propan, hava ve agresif olmayan akışkanların kontrol edilmesinde kullanılabilir.

■ Gaz endüstrisinde, basınç düşürme ve kontrol amaçlı tesisat ve yakıcı cihaz girişlerinde,

■ Enerji ve petrol,

■ Kimya,

■ Metal endüstrisi,

■ Selüloz ve Kağıt

■ Arıtma endüstrisi

Uygunluklar■ TS 11672

■ EN 12186

■ EN 12279

■ EN 1776

■ Üretim, İletim ve Dağıtım firmaları

■ Makine ve Enerji Sistemleri üreticileri

■ Diğer özel spektler

Teknik Özellikler

Üretim Özellikleri

■ Giriş Basınç Aralığı: 0,3 – 19 barg

■ Çıkış Basınç Aralığı: 0,02 – 17 barg

■ Kapasite Aralığı: 5 – 12.000  Nm3/h

■ Çalışma Sıcaklığı: -20 / +60 °C

■ Anma Çapları: DN15…DN300

■ Hat Türleri: Tek hatlı / çift (yedek) hatlı / pilot beslemeli / Yüksek ve düşük debili

■ Fabrikasyon yada yerinde üretim imkanı,

Tasarım Basınçları ve Bağlantılar

■ DIN/TS PN6…100 , EN1092

■ ASME Class150…600 , ANSI B16.5

■ ASME normu flanşlar ANSI
