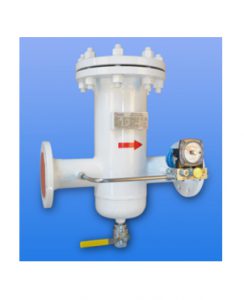

Doğalgaz Filtresi

Tanım ve Kullanım AlanlarıKullanım Amacı

Kartuşlu filtrelerin görevi, gaz akışkanların içerisindeki katı parçacıkların süzülmesi ve biriktirilmesidir. Belirli periyotlarla biriktirilen pislik, boşaltma çıkışından dışarıya atılabilir.

Standart modellerde gaz içerisindeki bir miktar sıvı da dışarı atılabilir. İsteğe özel üretilen seperasyon özellikli filtrelerimiz, daha etkin sıvı ayrıştırması ve otomatik boşaltma aksesuarları ile de donatılabilmektedir.

Kullanım Alanları

Kartuşlu filtrelerimiz, öncelikle doğalgaz olmak üzere, LNG, CNG gibi doğalgaz türevlerinde,  LPG, Propan, hava ve agresif olmayan akışkanların filtre edilmesinde kullanılabilir.

■ Gaz endüstrisinde, üretim, iletim ve dağıtım proseslerinde, doğalgaz basınç düşürme ve kontrol grupları ve cihaz girişlerinde,

■ Enerji ve petrol,

■ Kimya,

■ Metal endüstrisi,

■ Selüloz ve Kağıt

■ Arıtma endüstrisi

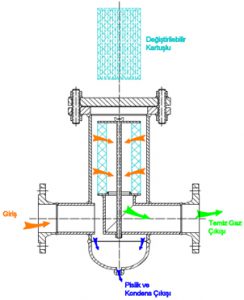

Çalışma Prensibi ve İç Yapı

Çalışma Prensibi

Kartuşlu filtreler, giriş kolundan aldıkları gazı, polyester kartuş filtrenin dış yan duvarlarına iletirler. Gaz, polyester kartuşun yüksek hassasiyetteki katmanlarından geçerken mikron düzeyindeki katı partikülleri dış yüzeyde bırakır. Aynı zamanda gaz ile birlikte gelmiş olan sıvı zerreciklerde dış duvarlarda birikir, daha büyük damlalar oluşturarak filtrenin alt bölümünde toplanırlar.









Filtre edilmiş temiz gaz, kartuş içerisinden yönlendirilerek çıkış kolundan filtreyi terk eder. Filtrenin alt bölümünde biriken pislik ve sıvılar ise genellikle belirli periyotlarla manuel olarak atılır. Bu işlem için otomatik tahliye düzenekleri de kurulabilir.

Filtre Verimi ve Kartuş Özellikleri

Filtre kartuşları özel işlenmiş polyester kumaştan zikzaklar yapılarak imal edilir, böylelikle filtrasyon yüzeyi arttırılır. İç-dış yüzeyinde ve alt-üst bölümlerinde galvanize metal yada paslanmaz materyallerden destek plakaları bulunur.

Filtre verimi, kartuş filtrenin yapısal özelliklerine, gaz basıncı ve gaz hızına bağlı olarak değişebilmektedir. Standart polyester kartuşlarda, 5 mikrondan büyük tozların tutulma verimi %98 ila %100 arasındadır. Bazı özel kartuşlar ile bu değerler aşağıya çekilebilmekte ve sıvı ayrıştırması etkinleştirilebilmektedir.

Kapasite, Basınç Düşümü

Doğalgaz sektöründe istenilen filtre kartuşu kaybı genellikle 100 mbar dır. Bu değer kullanım yerine göre değişmekte olup, siparişte belirtilmek üzere, 50 – 500 mbar arasında seçilebilmektedir.

Basınç kaybı, gaz kapasitesi ve gaz hızına göre, filtre boyutlandırılır. Ekteki abaklar yardımıyla kayıp değerine bağlı olarak da kapasite tayin edilebilir.

Giriş-çıkış basınç farkını görmek konulabilecek manometreler yada fark basınç manometresi için  çıkışlar standart olarak filtre üzerinde bulunur. Sıvı toplanma bölgesine ise bir sıvı ve pislik boşaltma çıkışı yapılır. Gövde üzerinde istenilen diğer enstrüman bağlantı noktaları siparişte belirtilmelidir

Genel Özellikler

Marka: ALTAY Mühendislik

Model: ADF

Sertifikasyon: ASME Sec VIII-IX

Standart flanşlı filtre tipleri;

■ AF Serisi , Düz Tip

■ BF Serisi , Köşe Tip

■ CF Serisi , Dik Tip

■ DF Serisi , Çift Kartuşlu Düz Tip

Tüm modellerimiz, aynı zamanda hızlı açılır kapaklı (quick opening cover) olarak da üretilebilmektedir.

■ AQ ve DQ serileri

Malzeme Özellikleri

Borular;

ASTM A106 GrB , L210, L245MB , X42

Flanşlar;

ASTM A105 , P245GH

Filtre Kartuşu;

%100 staple polyester5 μve üzeri %98-100 filtrasyon oranı



Diğer çelik aksesuarlar;

ASTM A105

Contalar;

ASTM A-283 GrC SSC

Aramid /Carbon Fiber Klingerit

Saplama/Cıvata ve Somunlar;

ASTM A193/4 Gr B7–2H



Üretim Aralığı

■ Anma Çapı :                    DN25 – DN150

■ Anma Basıncı :                PN6 – PN100

■ Gövde Çapı :                   DN100 – DN300

■ Kartuş Tipleri :                 G0,5 – G3

■ Boşaltma Çıkışı :             DN15 – DN25, FNPT

■ Enstrüman Bağlantıları :  DN8– DN15, FNPT

Test ve Kontroller

■ Mukavemet Testi : Pmax X 1,5 (hidrolik)

■ Sızdırmazlık Testi : 7,5 bar (pnomatik)

■ NDT kontrolü : Standartlara ve siparişe uygun farklı şekillerde gerçekleştirilmektedir.

(RT / UT / MT / PT biri yada birkaçı)





Tasarım Basınçları ve Bağlantılar

■ DIN/TS PN6 :              Pmax= 6 bar

■ DIN/TS PN16 :            Pmax= 16 bar

■ ASME Class150 :       Pmax= 19,6 bar

■ DIN/TS PN25 :           Pmax= 25 bar

■ DIN/TS PN40 :          Pmax= 40 bar

■ ASME Class300 :     Pmax= 50 bar

■ DIN/TS PN64 :         Pmax= 64 bar

■ DIN/TS PN100 :       Pmax= 100 bar

■ ASME Class600 :    Pmax= 100 bar



Standart bağlantı flanşları, conta kanallı (raised face) ve kaynak boyunlu (welding neck)

■ DIN/TS normu flanşlar EN1092-1 e uygun,

■ ASME normu flanşlar ANSI B16.5 e uygundur.
